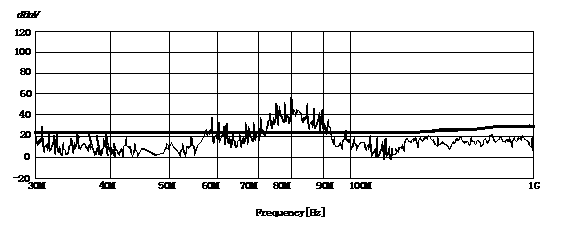

设备机箱在进行GJB-151A RE102初测时的曲线如图1所示。
图1 可以看出设备在30MHz—100MHz的大部分频点超标
1、预判
为判别设备的辐射干扰是否主要由机箱泄漏引起。为了突出矛盾,将设备电缆、控制连接线脱离。为了让设备工作，只保留已有滤波处理的电源线，然后再测量辐射干扰场强。结果显示仍有大部分频点超标，说明机箱或电源线有明显泄露。
2、措施
用近场磁场探头（探头接频谱分析仪）沿机箱孔缝移动，寻找泄漏点，可观察到不同频率的泄漏情况。结果在机箱靠近电源的缝隙发现较大的泄漏场强，这时临时将该处贴一条金属导电带，该金属带应与机箱的金属面有良好的导电搭接。发现辐射场强明显减小，说明机箱有泄露。
具体加固措施是机箱添加导电衬垫使缝隙尺寸满足要求，也可考虑机箱缩短连接螺丝的间距等。在解决好机箱屏蔽的前提下，将已做好屏蔽处理的电缆、控制线连接好,继续测试RE102,发现有明显改善，如图2所示，但是仍有超标点。

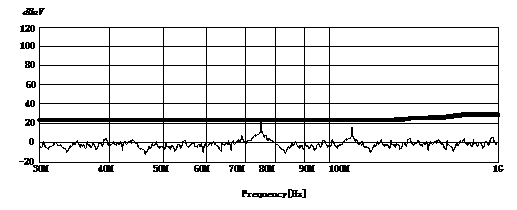

图2 仍有超标点
最后说明设备各种电缆和控制连接线存在泄漏，这是由于屏蔽体内部的电磁干扰可以耦合到连接I／O接口的导线以及电源线上，产生干扰电流，并传导到屏蔽体外；同样，外界电磁干扰也可以通过连接到I／O接口的导线以及电源线传导进入屏蔽体内，对屏蔽体内部造成辐射干扰。
采取的具体措施有:
a) 将现有连接器换成带有滤波的同型号连接器。
b) 重新整理电源滤波器的输入输出线，防止输入、输出线之间的耦合，确保滤波器的滤波效果不变差。
c) 屏蔽电缆屏蔽层在入口处应与机壳实现360度连接。
d) 将连接器的悬空插针都接到地电位，防止它们产生天线效应。

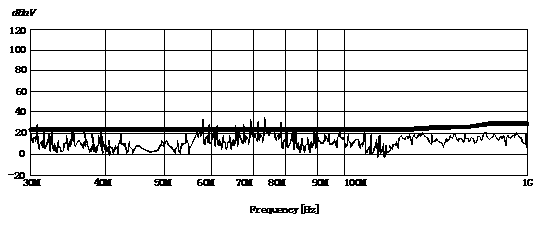

3、RS102最终测试曲线
